动臂
挖掘机动臂

挖掘机动臂

挖掘机动臂属结构件类产品,由斗杆安装座、油缸安装座、车架安装座、左右侧板、上下盖板、耳板等零部件组成的箱体结构,主要作用是用来连接斗杆,支配挖斗的挖掘、装车等动作。按有无加强板可分为标准动臂、强化动臂。

在线咨询
  • 产品介绍

挖掘机动臂简介

动臂属结构件类产品,由斗杆安装座、油缸安装座、车架安装座、左右侧板、上下盖板、耳板等零部件组成的箱体结构,主要作用是用来连接斗杆,支配挖斗的挖掘、装车等动作。按有无加强板可分为标准动臂、强化动臂。

挖掘机动臂特点

经过有限元分析的结构确保高可靠性,严格执行全球领先的小松KES焊接标准和焊接工艺,关键焊缝均由机器人焊接,机械加工由数控加工中心一次装夹完成全部加工,确保安装尺寸,配合关键焊缝100%超声波探伤的严谨制造工艺,确保动臂的高可靠性。

挖掘机动臂参数

机型 PC56-8 PC60-8 PC70-8 PC110-8 PC130-8 PC160-8
类型 标准 标准 标准 标准 标准 标准
A(mm) 2900 3650 3710 4260 4600 5150
B(mm) 1150.8 1416.2 1426.1 1753.2 2032.5 2275.1
C(mm) 864.4 1047.1 1033.4 1053.8 1072.2 1221.1
D(mm) 1337.4 1548.9 1541.5 1764.6 1772 2014.6
E(mm) 421.3 771.1 785.8 929.3 937.5 1013

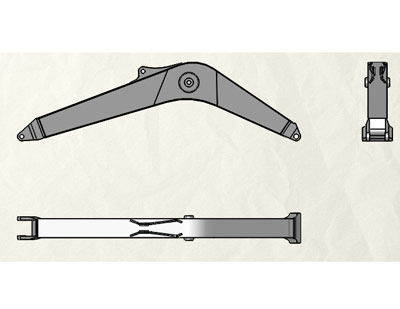

挖掘机动臂图纸
